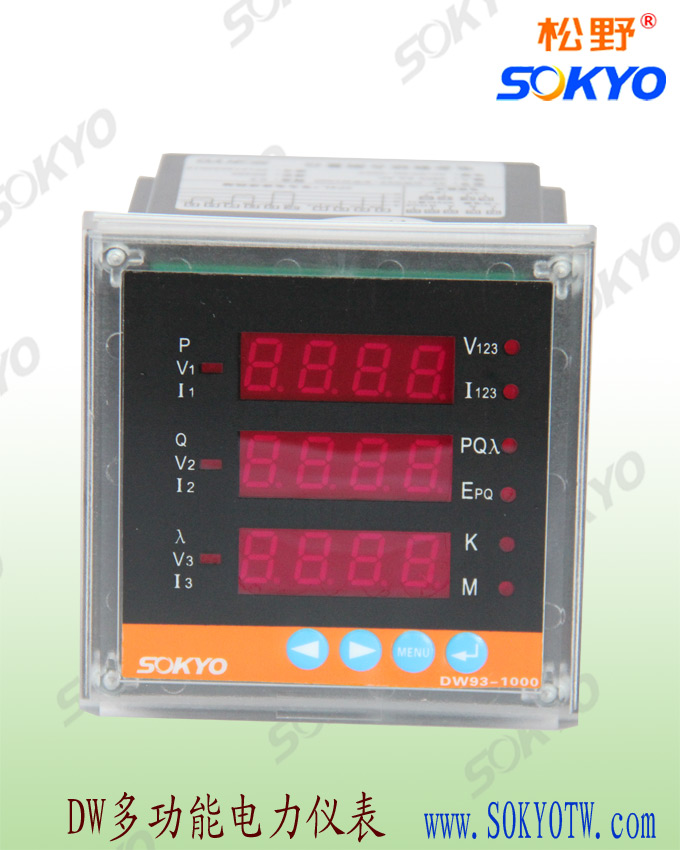

三相多功能表也可稱之為為多功能電力儀表、多功能表。
三相多功能表的安裝要求：
① 各種電流、電壓互感器必須采用相同規格的產品，回路接線的相序和極性要正確，各連接點要緊固可靠，互感器與電能表應一同安裝在計量柜或表箱內，并做好防竊電措施。
② 用于遠程遙測采樣的電子式電能表，其信號應采用屏蔽雙絞導線，架設信號線時將屏蔽導線的單端接地，以提高通信的可靠性。
③ 凡有金屬結構的計量柜、表箱和高壓互感器的外殼都必須可靠接地，接地線要采用銅芯導線，其線徑不能小于2.5平方毫米 。
④ 計量點應設在產權分界點，安裝點四周不能有腐蝕性的氣體和強烈的沖擊振動，環境要通風干燥，電能表的運行溫度不能超過50℃。
⑤ 電能表安裝在專用的計量柜或表箱內，安裝高度要符合規范，在計量柜內安裝的電能表其下端離地不能小于1m，懸掛式表箱內安裝的電能表其下端離地不能小于1.8m。
⑥ 電能表垂直安裝并要固定可靠，電流互感器的二次回路應采用4平方的銅芯絕緣導線，電壓回路則應采用2.5平方毫米的銅芯絕緣導線，電能表與電流、電壓之間的回路應該有聯合接線盒，以方便電能表的現場校驗接線盒計量故障處理。
三相多功能表接線說明
當三相電能表按正相序接入進行校驗調整后，使得包括附加力矩在內的反向力矩保持平衡關系，使誤差最小。當電能表按逆相序接入時，由于各種電磁元件的不對稱，使得這些附加力矩發生大小、方向的變化，也就改變了它對驅動力矩的數量關系，于是會引起附加誤差使電能表產生潛動。電能表在正常使用時，潛動不易發現。只有在斷開負載電流而有進線電壓時才能觀察到。
在實際工作中，供電職工觸到的三相用戶常是低壓供電，使用的多為機械式三相四線電能表。當安裝完電能表后，也能做到通電檢查電能表是否正轉及表轉速是否正常，但往往忽略測試三相電壓相序是否正確。假如安裝有無功電能表，可以通過觀察無功表是否正轉來判定相序的正確與否。但是只裝有功功能表的時候，就不能憑電能表的正轉來判別相序正確，因?yàn)楫?dāng)接入反相序時，三相有功電能表仍能正轉。所以，為了避免逆相序?qū)θ嚯娔鼙碓斐蓾搫?dòng)及附加誤差，故在安裝好三相電能表后，要進行通電檢查測試，并用相序表復測三相電壓相序是否正確。若為反相序，可任意換兩相的進線改為正相序。對帶互感器的電能表在調整相序時，要注意相同的電壓與電流同時調換才正確。
