松野電氣是專業生產潛水型電磁流量計,YTFD分體式電磁流量計的廠家,性能穩定可靠,抗干擾能力強,豐富的電磁流量計生產經驗.
一、潛水型電磁流量計,YTFD分體式電磁流量計 產品特點
1、分體式電磁流量計、轉換器外掛、智能性設計、帶顯示、中文LCD液晶顯示。
2、產品通徑 DN10 ~ DN1200、 介質電導率 ≥ 10μs/cm、
3、產品信號輸出、電流 DC 4~20mA 、脈沖輸出、輸出流量范圍自己任意設置。

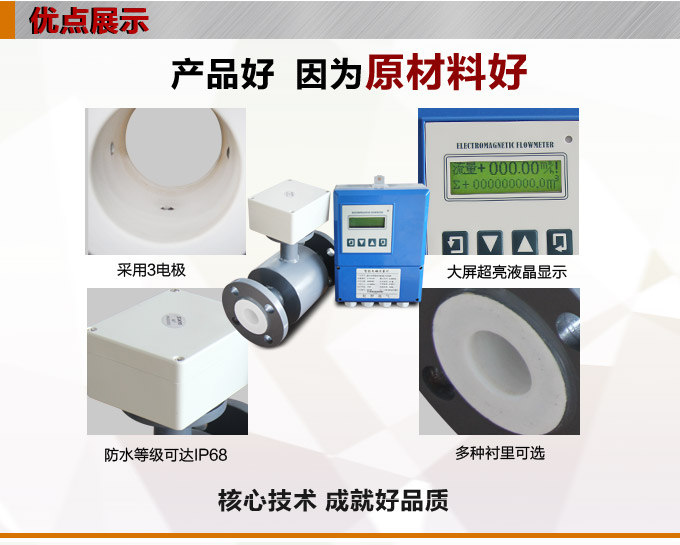

4、電極材料可選 316不銹鋼、哈氏合金、鉭、鈦、鉑金電極等
襯里材料可選 耐磨的橡膠、或耐腐蝕的聚四氟乙烯。
5、安裝方便,可以水平安裝、也可以垂直向上安裝、或傾斜安裝。
6、工作電源可選 AC/DC 100~255V、或直流電源 DC 24V
7、測量穩定可靠、測量精度高、可達 0.5%FS、1.0% FS
8、分體式結構、分體主機可浸入水中使用、防護等級可選擇 IP68、
9、智能型產品可選擇 RS485通訊、Modbus-RTU協議、
10、廣泛應用于石油化工、輕工食品、造紙、制糖制藥、冶煉、給排水、環保、電力、鋼鐵等工業領域。
1、公稱通徑DN(mm) 、特殊規格可以定制、
常用通徑：DN10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、800、1000、1200
2、流動方向
正向、反向、凈流量、量程比：150：1
3、精度等級
±0.5% FS （0.5級）、 ±1.0 % FS（1.0級）
重復性誤差：測量值的 ± 0.2 % FS
4、介質溫度
橡膠襯里： -20 ℃ ~ 60 ℃
聚四氟乙烯襯里：-30 ℃ ~ 130 ℃
5、工作壓力
DN10 ~ DN65：≤ 2.5 MPa
DN80 ~ DN150：≤ 1.6 MPa
DN200 ~ DN1200 ：≤ 1.0 MPa
6、流量范圍
流量對流速范圍是 0.3 ~15 m/s、
流量的大致估算 Q =（3.14×Dn2×流速 ×3600）÷ 4 ÷ 1000000 = m3/h
7、電導率范圍
被測流體電導率 ≥ 10 μs/cm、
以水為成份的介質、其導電率在 200-800 μs/cm范圍內均可選用，酸、堿、等溶液度可選用電磁流量計
8、輸出電流及負載電阻：
電流輸出 DC 4~20mA、全隔離、負載電阻＜750 歐姆
頻率輸出/ 脈沖 0 ~ 1kHz 、光電隔離 OCT、導通時 集電極最大電流為 25mA
9、電極材料和襯里材料
電極：316不銹鋼、哈氏合金（HC）、 鉭（Ta）、鈦（Ti）、鉑金（Pt）任意選擇
襯里：橡膠、聚四氟乙烯 F4
10、防護等級
標準型 I P65、特殊要求可以做到 IP68、只有分體式才可以選擇
11、供電電源
交流供電：AC/DC 85~265V、45~63HZ、
直流 供電：DC 24 V 、產品總功耗：≤ 20W
12、連接方式：
流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合 GB 9119-2000 的規定。
直管段長度： 上游 ≥ 5DN、 下游 ≥ 2DN
插入式流量計、則沒有法蘭
13、工作環境
環境溫度：-25℃ ~ 60℃
相對濕度：5% ~ 95% RH
14、常見介質電導率 μs/cm
各種酸：10 ~ 801×104 堿液：8 ~ 30×104
牛奶：200 ~ 300 蒸餾水：0.01 ~ 5
啤酒：600 ~ 800 麥芽汁：500 ~ 1000
水及飲料：200 ~ 800 水果醬：400~ 1000

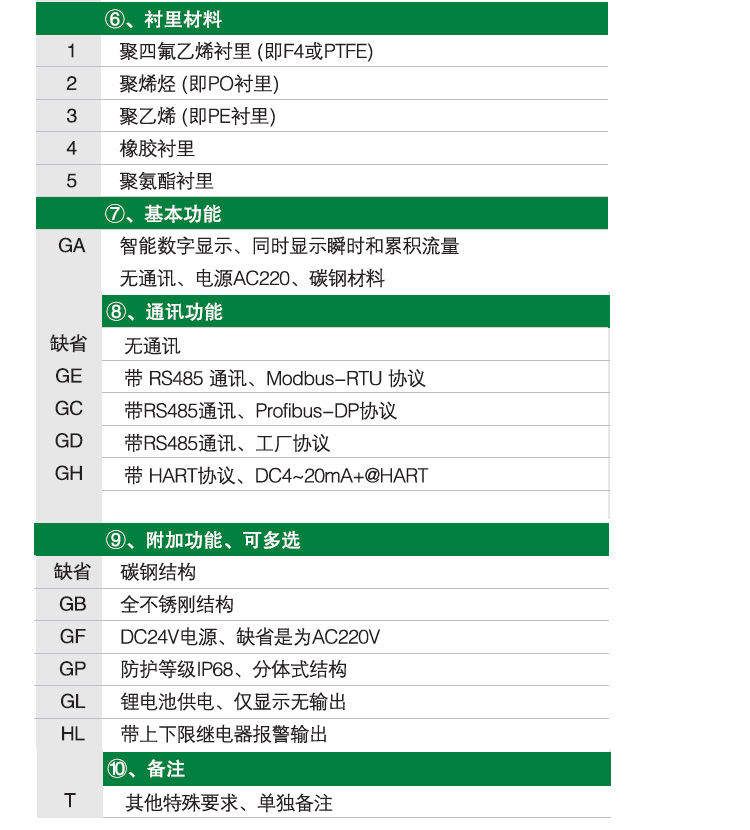

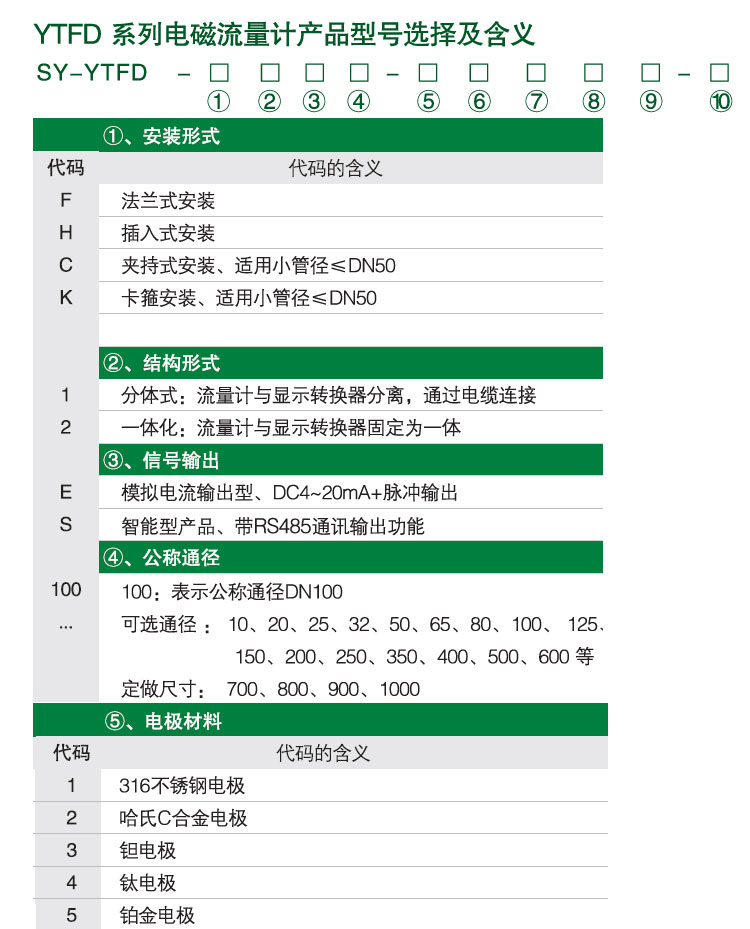

潛水型電磁流量計,YTFD分體式電磁流量計 常用型號
SY-YTFD-F1E25-14GAGP
SY-YTFD-F1E40-14GAGP
SY-YTFD-F1E50-14GAGP
SY-YTFD-F1E80-14GAGP
SY-YTFD-F1E100-14GAGP
SY-YTFD-F1E150-14GAGP
SY-YTFD-F1E200-14GAGP
SY-YTFD-F1E250-14GAGP
SY-YTFD-F1E300-14GAGP
SY-YTFD-F1E350-14GAGP
SY-YTFD-F1E400-14GAGP
SY-YTFD-F1E450-14GAGP
SY-YTFD-F1E500-14GAGP
SY-YTFD-F1E600-14GAGP
SY-YTFD-F1S25-14GAGP
SY-YTFD-F1S40-14GAGP
SY-YTFD-F1S50-14GAGP
SY-YTFD-F1S80-14GAGP
SY-YTFD-F1S100-14GAGP
SY-YTFD-F1S150-14GAGP
SY-YTFD-F1S200-14GAGP
SY-YTFD-F1S250-14GAGP
SY-YTFD-F1S300-14GAGP
SY-YTFD-F1S350-14GAGP
SY-YTFD-F1S400-14GAGP
SY-YTFD-F1S450-14GAGP
SY-YTFD-F1S500-14GAGP
SY-YTFD-F1S600-14GAGP
1、保證流量計前后直管段長度有前5D后3D
2、確定位置后，剝掉外管的保溫層，前后搭兩個支撐架！
3、切管前保證管道內空管、無壓力、液體！
4、法蘭焊接，卸下電磁流量計、將法蘭與管道四周滿焊。注意：必須卸下流量計后焊接、否則會導致流量計襯里燙壞，影響密封！損壞產品！
5、流量計安裝，將焊好的法蘭冷卻后、再重新將電磁流量計吊裝上去，墊片將左右兩邊螺拴緊固定好。
6、墻掛式結構的分體式部分安裝在合適的位置、將熱量表安裝旁邊。
