隨著工業自動化技術的發展，變頻器的應用越來越廣泛，其優良的調速性能和明顯的節能效果也被人們?nèi)找娣Q道，但變頻器在運行過程中產生的諧波對電網的危害也愈發嚴重，因此，抑制諧波干擾，改善電能質量的要求也越來越迫切，這個時候就需要用到

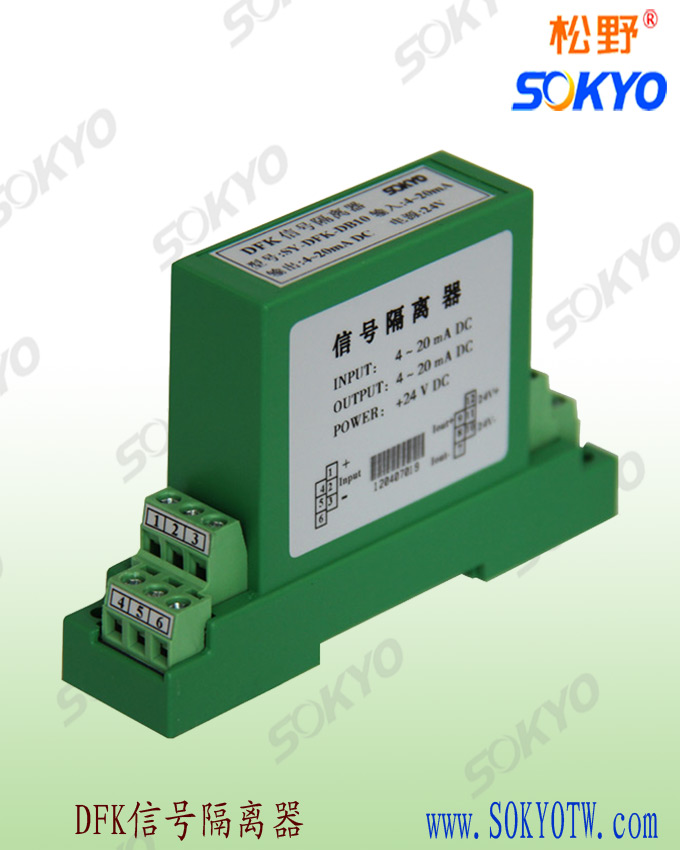

信號隔離器。
由于逆變電路的開關特性，變頻器對電源電路形成一個典型的非線性負載。當電流流經負載時，與所加的電壓不呈線性關系，就形成非正弦電流，從而產生諧波。變頻器的輸入側和輸出側的電壓電流中，都含有很多高次諧波成分。
變頻器的輸入輸出側的波形均已畸變 ，不再是完美的正弦波，所以必然會對周圍的環境與設備造成干擾。 實際應用中，主要從傳導、輻射和耦合三個方面解決變頻器的干擾，總的原則是抑制和切斷干擾源、切斷干擾對系統的耦合通道和降低對干擾信號的敏感性。解決傳導干擾主要是在電路中把干擾濾掉或者隔離，解決輻射干擾就是對輻射源或被干擾的線路進行屏蔽，解決耦合干擾就是合理布置干擾源和被干擾線路的距離、走向，避免耦合產生。詳細的措施如下：
1) 隔離
變頻系統的供電電源與其他設備的供電電源相互獨立，或在變頻器和其他用電設備的輸入側安裝隔離變壓器，切斷諧波電流
2) 抑制
在變頻器輸入側與輸出側串接合適的電抗器和電磁干擾濾波器，來抑制諧波干擾
3) 屏蔽
屏蔽干擾源是抑制干擾最有效的方法。變頻器本采用鐵殼屏蔽，阻止電磁干擾泄漏；輸出線采用鋼管屏蔽；外部信號控制變頻其實，要求信號線盡可能短（一般20m以內），且采用雙芯屏蔽以降低共模干擾，并與主電路及控制回路完全分離，決不能放于同一配管或線槽內，周圍電子敏感設備線路也要求屏蔽。為使屏蔽有效，屏蔽罩必須接地。
4) 合理布線
一般將控制電纜于主回路或其他動力電纜分開鋪設，間距通常在30cm以上，必須平行敷設且分離困難時，將控制電纜穿過鋼管鋪設，控制電路連接線與電源電纜交叉時，應成90度交叉布線。
5) 接地
變頻器應使用專用接地線和專設的接地端子，用粗短線接地，接地點要與其他動力設備接地點分開，不能共地。
