常用電氣設備安全色及安全標志-松野電氣
發電機和電動機上應有設備的名稱、容量和編號.
變壓器上應有名稱、容量和順序編號;單相變壓器組成的三相變壓器除標有以上內容外,還應有相位的標志;變壓器室的門上,應標注變壓器的名稱、容量、編號,有周圍的遮欄上掛有 ‘止步、高壓危險!’警告類標志牌.
蓄電池的總引出端子上,就有極性標志,蓄電池室的門上應掛有 ‘禁止煙火’等禁止類標志.
電源母線L
1(A)相黃色,L
2(B)相綠色,L
3(C)相紅色;明設的接地母線、零線母線均為黑色;中性點接于接地網的明設接地線,為紫色帶黑色條紋;直流母線正極為赭色,負極為藍色.
照明配電箱為淺駝色,動力配電箱為灰色或淺綠色,普通配電屏為淺駝色或淺綠色,消防或事故電源配電屏為紅色,高壓配電柜為淺駝色或淺綠色.
電氣儀表玻璃表門上應在極限參數的位置上畫有紅線.
明設的電氣管路一般為深灰色.
高壓線路的桿塔上用黃、綠、紅三個圓點標出相序.
武漢松野智能儀表有限公司主要致力于

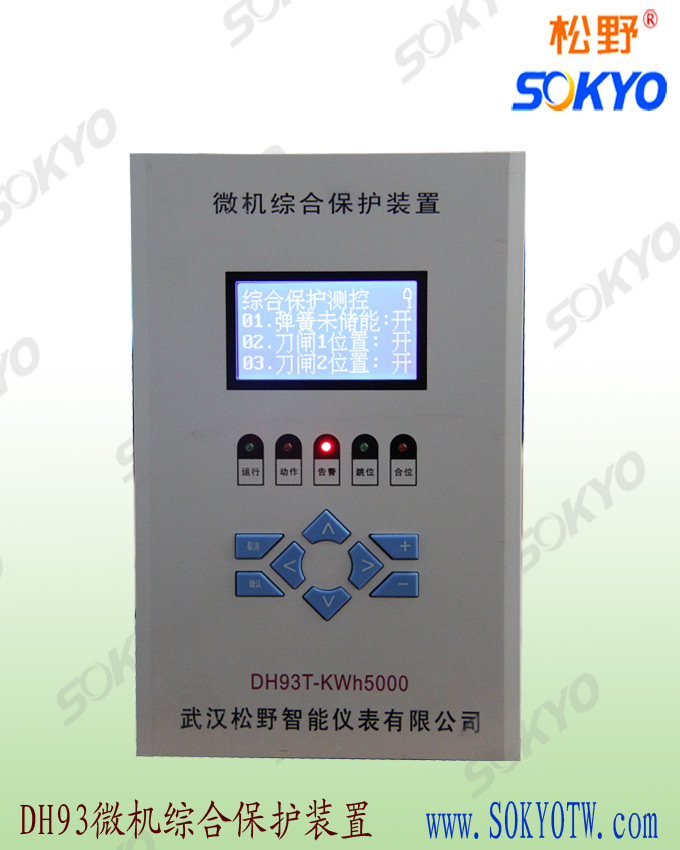

壓力變送器、電動執行器、多功能電力儀表、微機綜合保護裝置、信號隔離器、流量計 等十五個系列上千種測控產品的研發、生產、銷售和服務。并承接自動化成套工程的設計和安裝，為客戶提供全系列的工業自動化產品及工控方案。服務熱線:400-027-0806.
